Тормозной стенд с роликах

BTC-серия

Тормозной стенд с роликах BTC-серия

Серия BTC — это надежная линейка роликовых тормозных стендов, предназначенных для легковых и легких коммерческих автомобилей. Созданная для станций технического осмотра транспортных средств и профессиональных мастерских, система соответствует техническим и юридическим требованиям испытательных организаций по всей Европе.

Благодаря своей модульной конструкции серия BTC обеспечивает гибкую конфигурацию для соответствия различным макетам мастерских и процедурам испытаний. Все модели соответствуют немецкой директиве по тормозным стендам (§29 StVZO, приложение VIIId), обеспечивая надежное и стандартизированное измерение тормозного усилия.

Разработанный в Германии, каждый тестер объединяет основные компоненты — двигатели, трансмиссии и датчики — от ведущих европейских производителей, обеспечивая долговременную стабильность и точность для ежедневных операций по испытанию тормозов.

Тормозной стенд с роликах

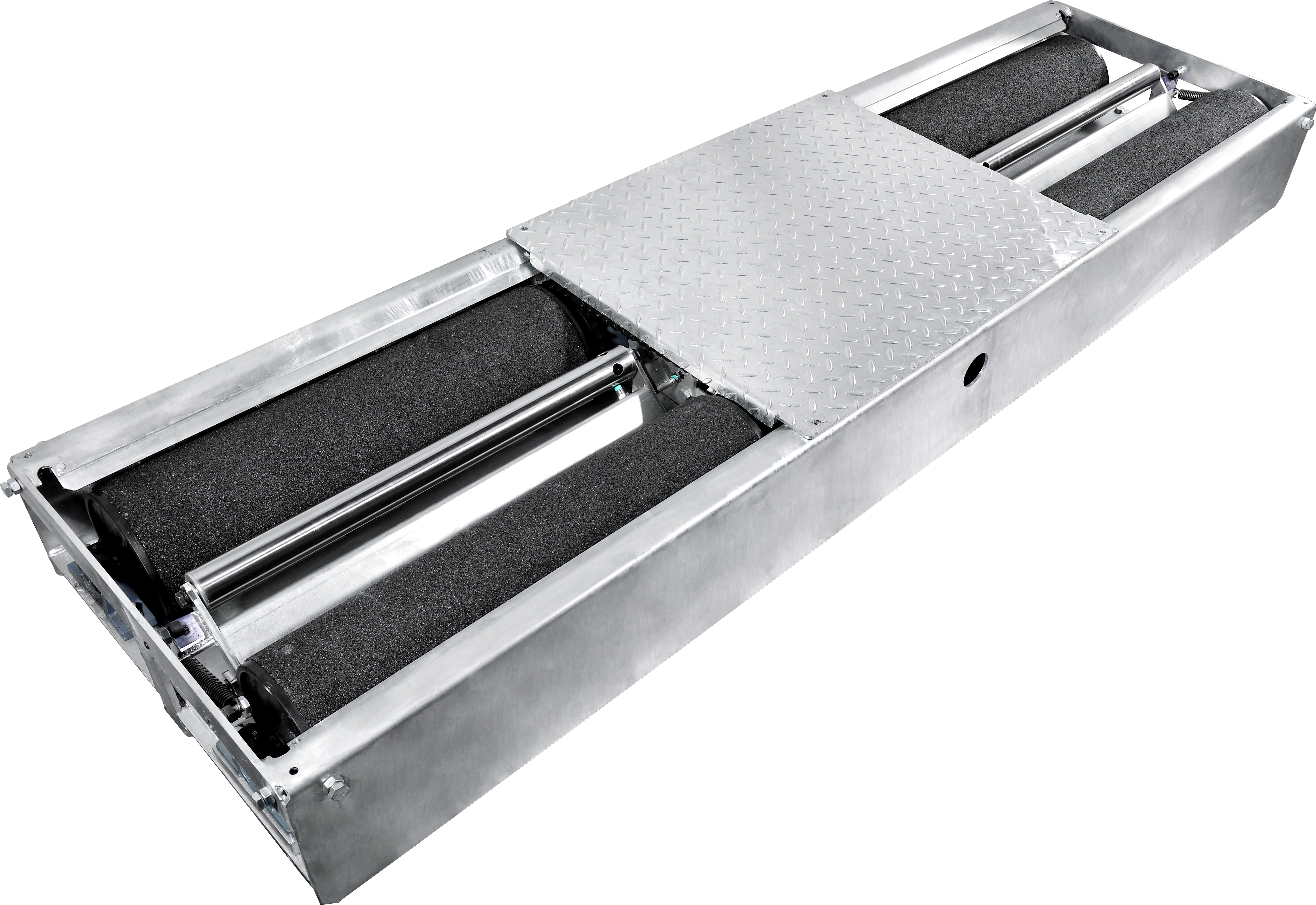

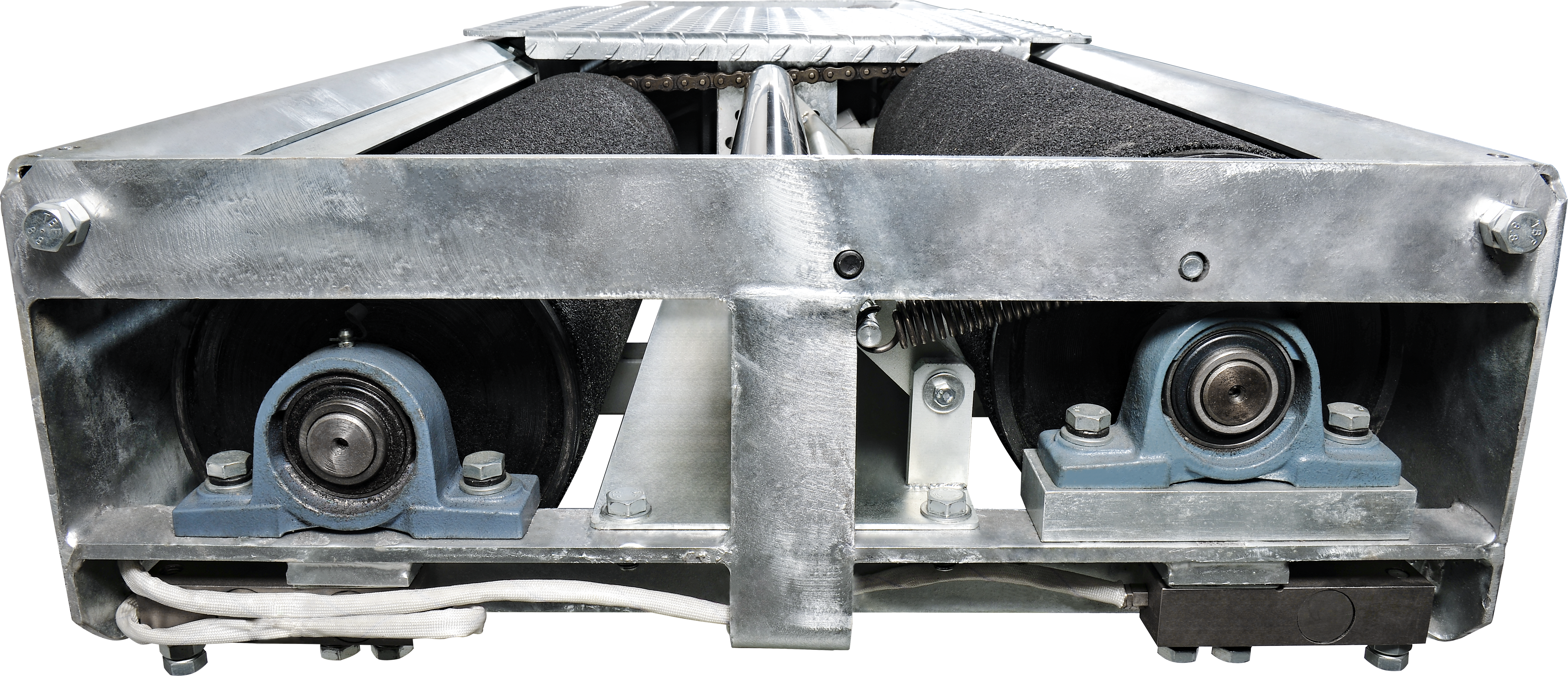

Горячеоцинкованный роликовый комплект
Износостойкие корундовые ролики
Опционально доступны сварные ролики

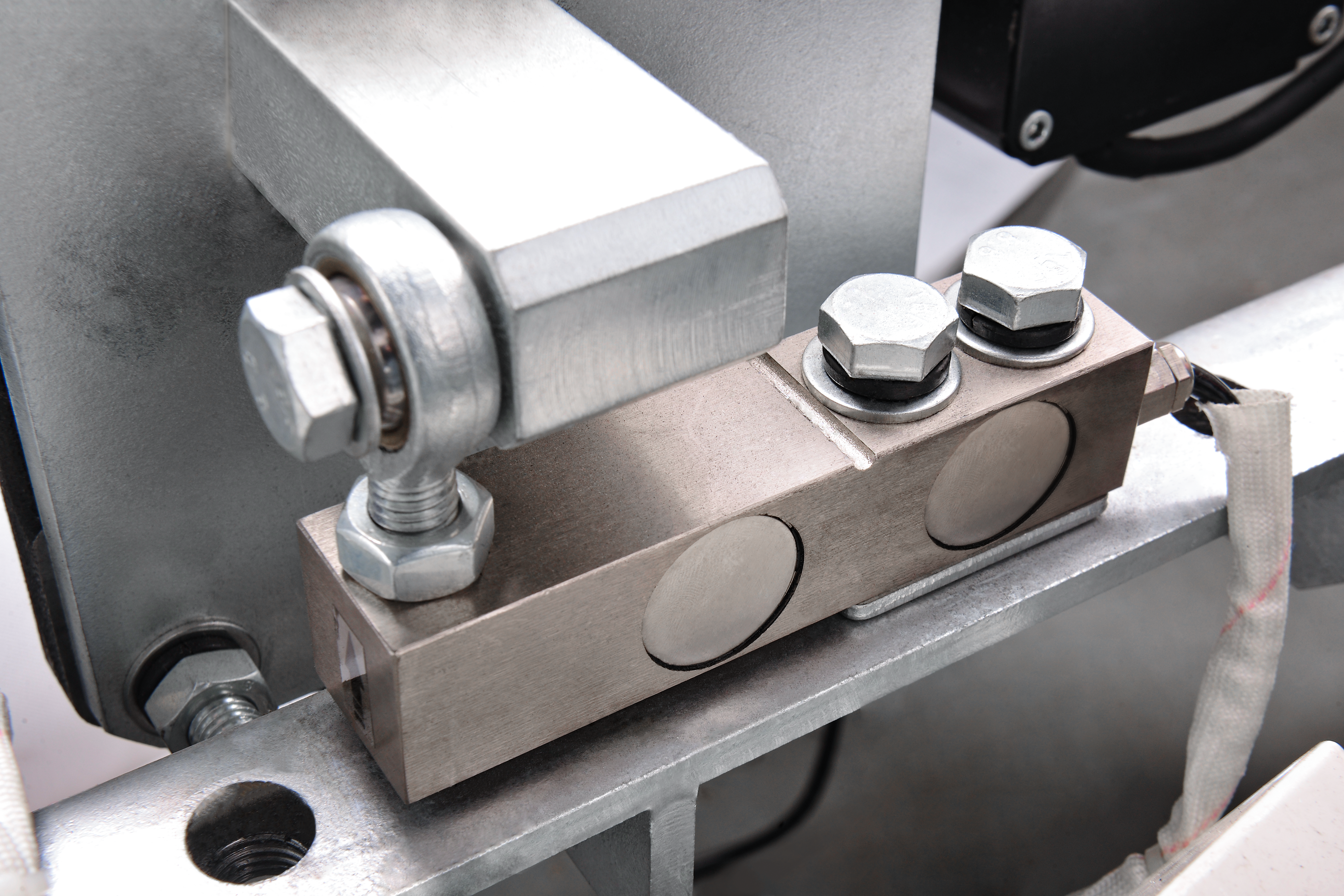

Неизнашиваемая электронная тензометрическая измерительная система

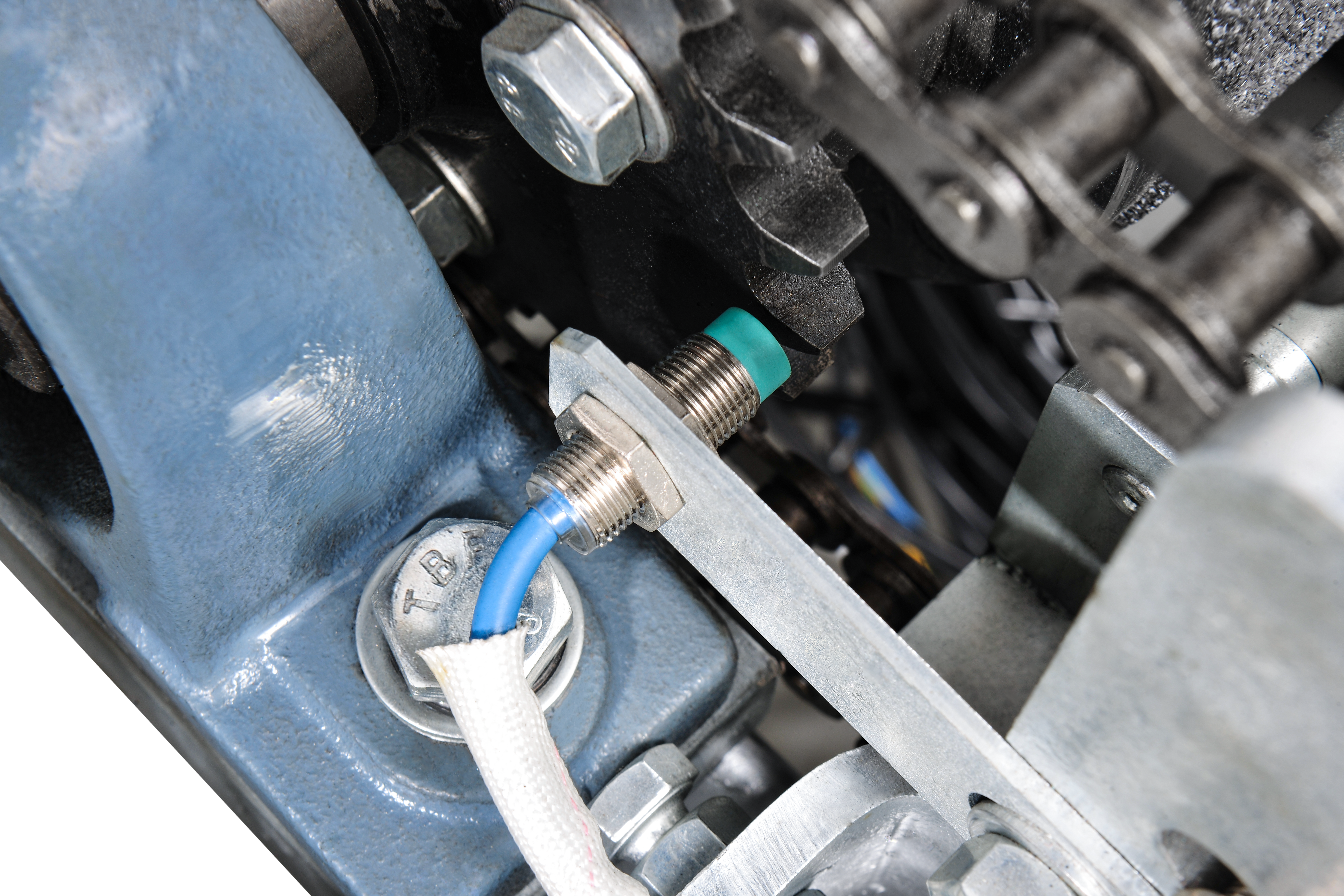

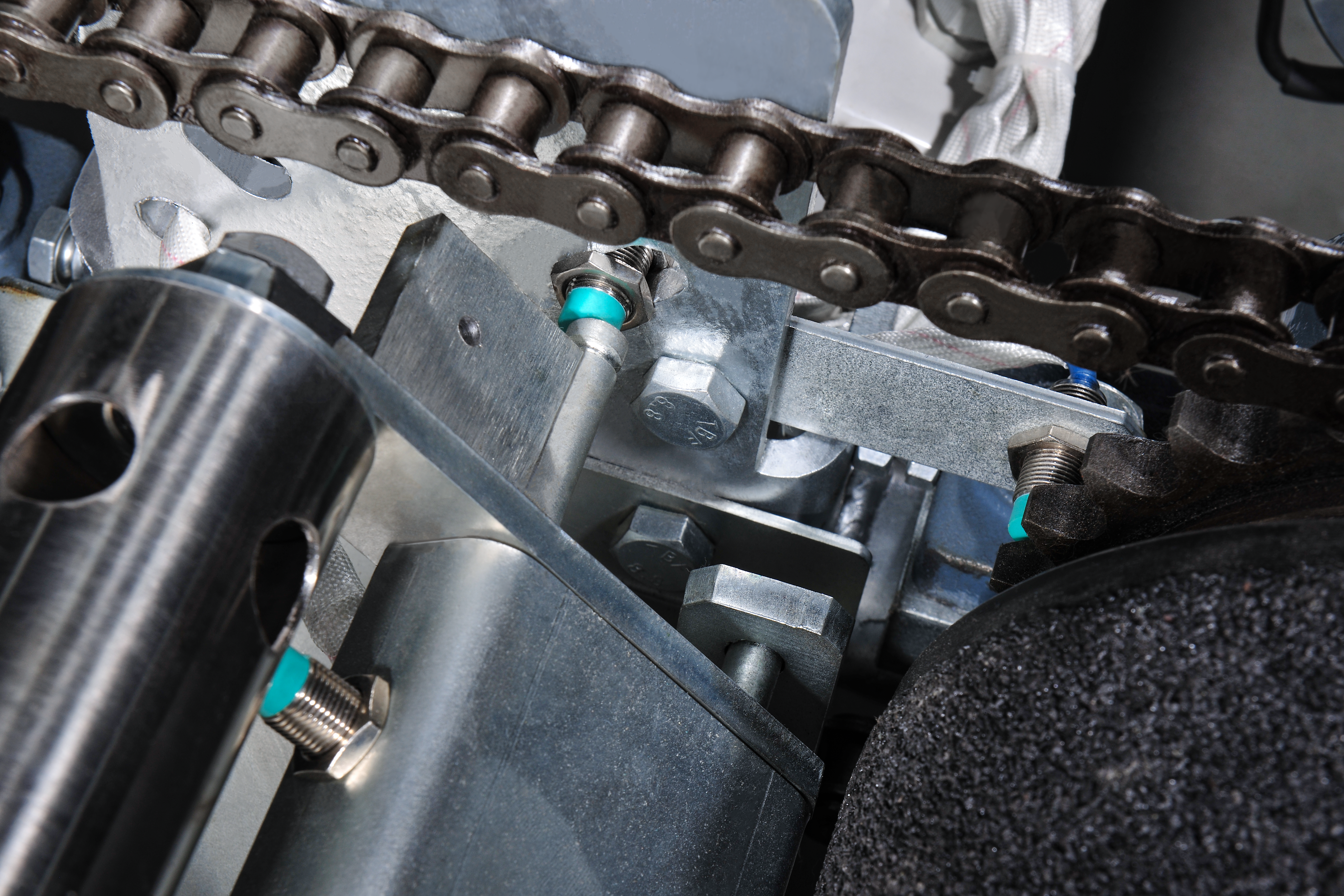

Датчики скорости колеса и ролика

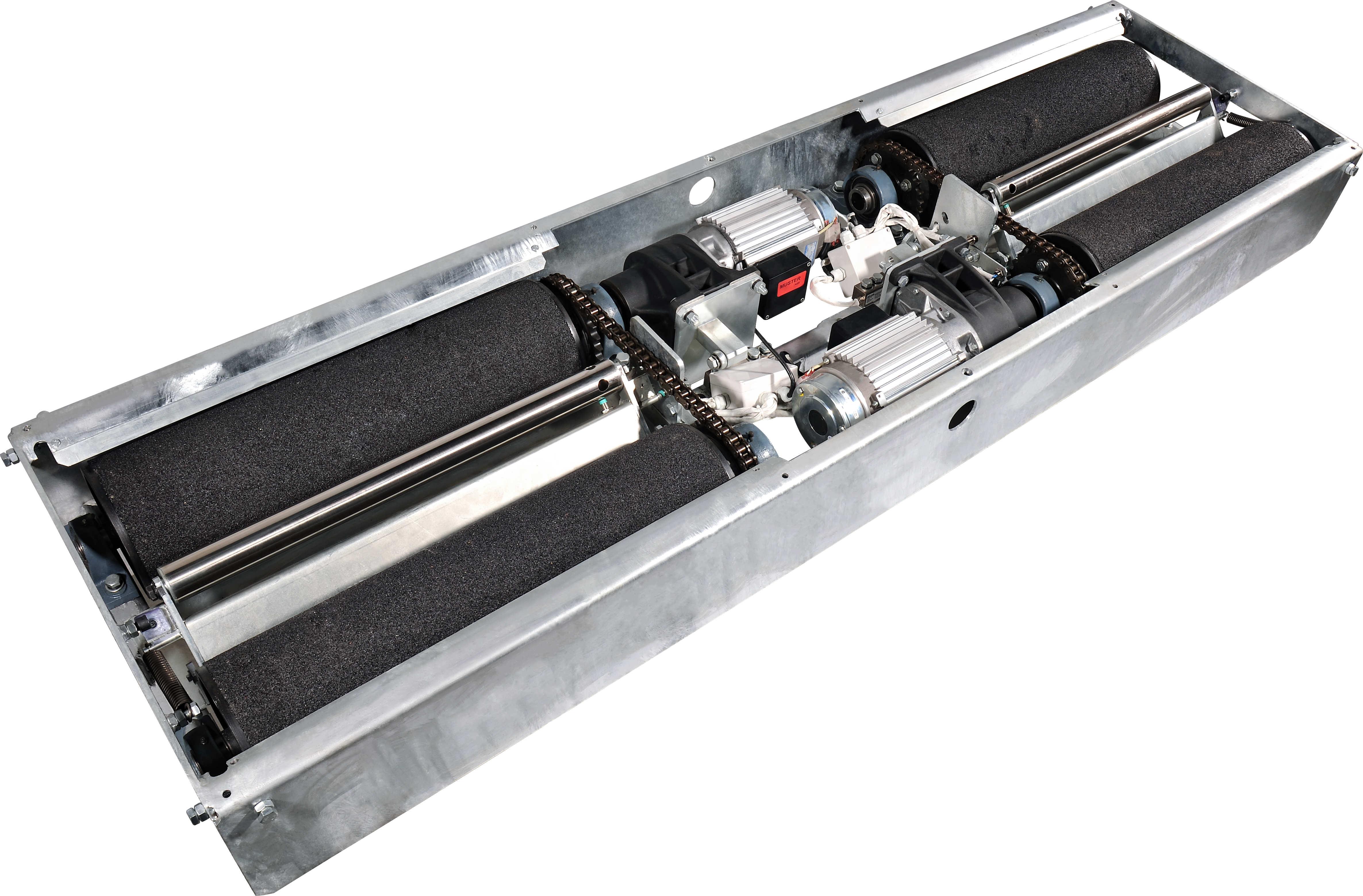

Мощные электродвигатели от европейских производителей
Высокая эффективность благодаря автоматической последовательности испытаний
Ручное/автоматическое управление, отложенное автоматическое включение
Остановка пробуксовки и остановка после выезда с испытательного стенда
Электромагнитный моторный тормоз в качестве вспомогательного средства
Включает комплект полного привода для испытания полноприводных автомобилей
Роликовый комплект подходит для всех распространенных ям
Винты для регулировки высоты
Опционально доступны весы для определения нагрузки на ось
Опционально возможна модернизация до испытательной полосы с тестером подвески и/или тестером бокового увода

Модель	C-BTC22 (3.8кВт)	C-BTC22 (4,4кВт)	C-BTC32	C-BTC42
Макс. нагрузка /ось при торможении 50%	2900 кг	4500 кг	4500 кг	4500 кг
Макс. нагрузка при проезде/ось	4000 кг	4000 кг	4000 кг	4000 кг
Макс. тормозное усилие/колесо	7.0 кН	10,9 кН	10,9 кН	10,9 кН
Ширина колеи мин./макс.	800 / 2200 мм	800 / 2200 мм	800 / 2500 мм	800 / 2800 мм
Испытательная скорость	4.8 км/ч	5,1 км/ч	5,1 км/ч	5,1 км/ч
Длина ролика	700 мм	700 мм	850 мм	1000 мм
Диаметр ролика	Ø 205 мм	Ø 205 мм	Ø 205 мм	Ø 205 мм
Высота ролика	25 мм	25 мм	25 мм	25 мм
Коэффициент трения (сухой / мокрый)	> 0.7 / 0.6	> 0,7 / 0,6	> 0,7 / 0,6	> 0,7 / 0,6
Мощность двигателя	2 x 3.8 кВт	2 x 4,4 кВт	2 x 4,4 кВт	2 x 4,4 кВт
Размеры (Д x Ш x В)	2320 x 660 x 240 мм	2320 x 660 x 240 мм	2620 x 660 x 240 мм	2920 x 660 x 240 мм
Вес нетто / брутто	430 кг / 480 кг	440 кг / 490 кг	470 кг / 520 кг	500 кг / 550 кг

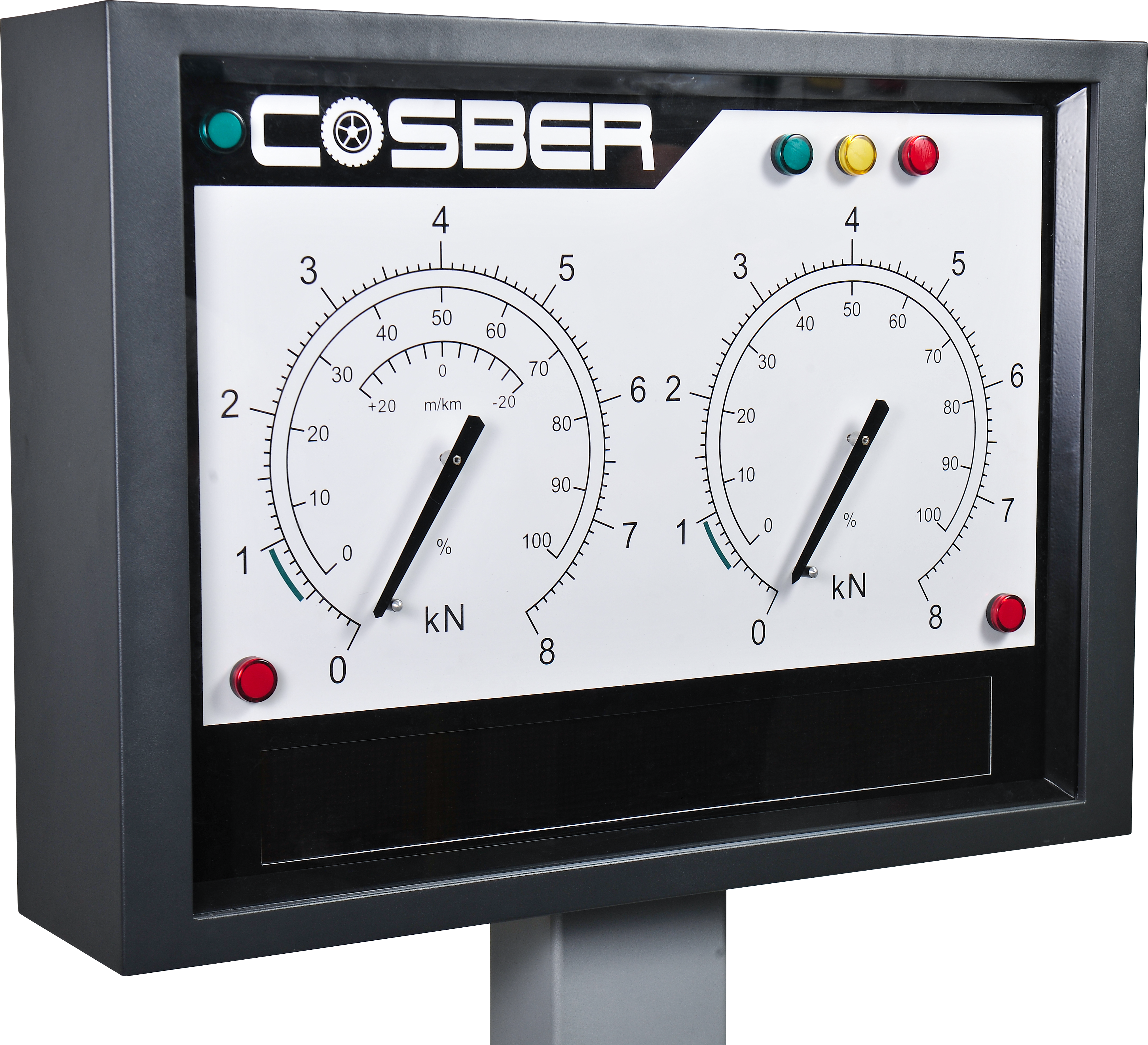

АНАЛОГОВЫЙ ДИСПЛЕЙ

Аналоговое и цифровое отображение тормозных сил
Выбор режима работы (ручной, автоматический, полный привод)
Инструкции по проверке с помощью светодиодного дисплея
Цифровое отображение разницы в % на светодиодном дисплее
Световые индикаторы состояния для различных режимов работы
Отображение веса в кг (в сочетании с дополнительной шкалой)
Отображение тяги в % (в сочетании с дополнительным тестером подвески)
Отклонение в колее в м/км (в сочетании с дополнительным тестером бокового увода)
Включает поворотный настенный кронштейн
Опциональная подставка для крепления на полу

Диапазон измерения	100 – 8000 Н
Коэффициент тяги	0~100%
Точность отображения проскальзывания	1 %
Точность отображения силы торможения	1 Н
Аналоговый дисплей	2x 255 мм часы (300°)
Светодиодный дисплей	16 символов, 1 строка
Класс защиты IP	IP54
Размеры (Д x Ш x В)	830 x 200 x 610 мм
Вес	25 кг

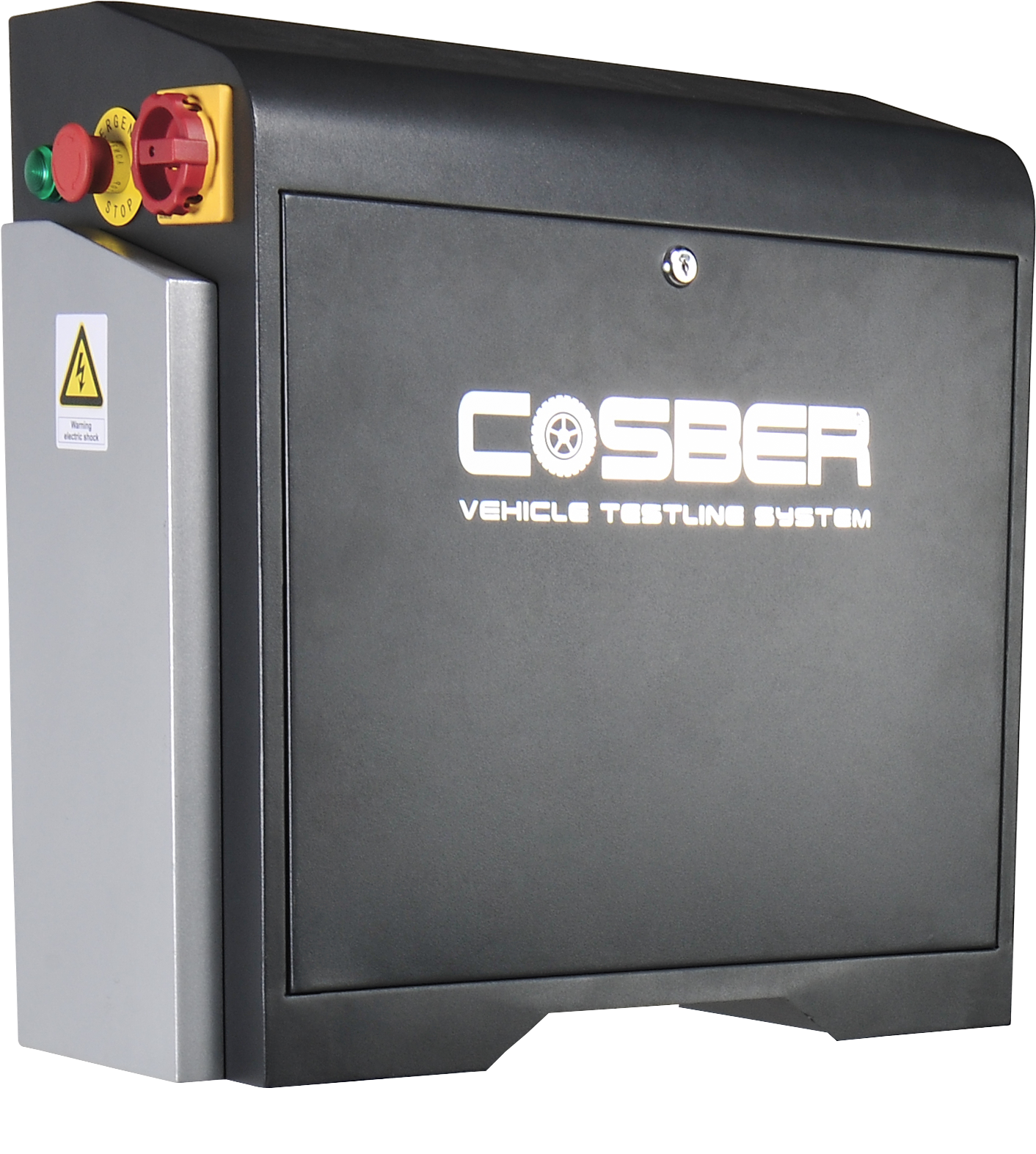

шкаф управления

Компактный шкаф управления
Оснащен интерфейсом прямой трансляции ASA

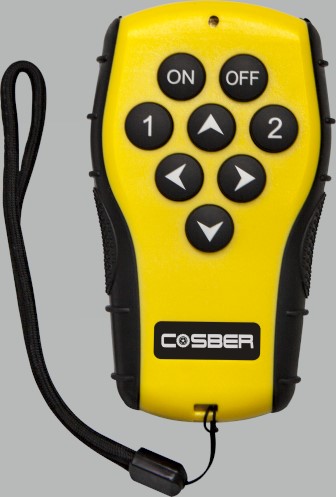

Встроенный прочный беспроводной пульт дистанционного управления
Блокируемый главный выключатель
Включает настенный кронштейн для шкафа управления
Дополнительная подставка для установки на полу

Электропитание	AC 3ф x 400В / 50Гц
Размеры (Д x Ш x В)	600 x 570 x 240 мм
Вес	20 кг

Аксессуары для диагностическая линия
